三維掃描技術的行業分析

隨著現代科學技術的蓬勃發展，三維激光掃描技術被越來越多的用在工廠數字化、變電站數字化等方面。三維掃描技術又稱“三維實景復制”技術，可對儀器周?chē)h(huán)境進行全方位掃描。通過掃描可以獲取周邊環境所有的點位信息以及被測物體表面的反射強度和顏色信息，生成三維的彩色點云，即可將周?chē)h(huán)境數字化，存儲在電腦中。與傳統方法相比，它既可以節省外業工作時間，縮短工期，又可以將建筑、管道等信息全部記錄下來，方便后期二維出圖與三維建模，從而更好的對工廠設施進行管理

01 什么是三維掃描儀？

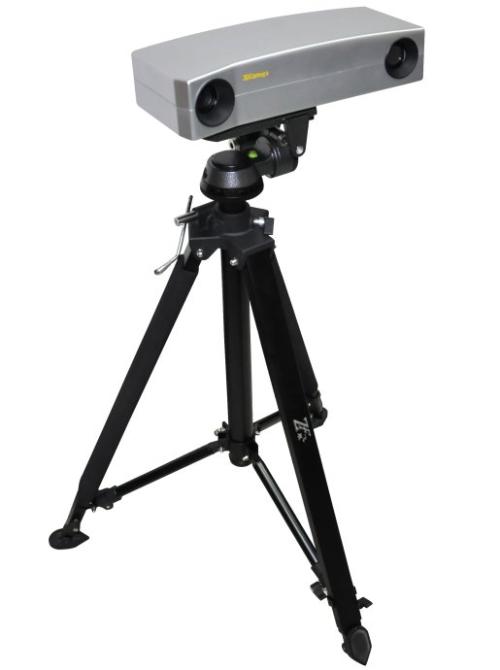

 三維掃描儀（3D scanner）是一種科學儀器，用來偵測并分析現實世界中物體或環境的形狀（幾何構造）與外觀數據（如顏色、表面反照率等性質）。搜集到的數據常被用來進行三維重建計算，在虛擬世界中創建實際物體的數字模型。

 這些模型具有相當廣泛的用途，舉凡工業設計、逆向工程、缺陷檢測、機器人導引、醫療保健、生物信息、刑事鑒定、數字文物典藏、電影制片、游戲創作素材等等都可見其應用。

 三維掃描儀的用途是創建物體幾何表面的點云，這些點可用來插補成物體的表面形狀，越密集的點云可以創建更精確的模型（這個過程稱做三維重建）。

 02 三維掃描儀的分類

 三維掃描儀分類為接觸式與非接觸式兩種， 接觸式三維掃描儀透過實際觸碰物體表面的方式計算深度，如座標測量機即典型的接觸式三維掃描儀。此方法相當精確，常被用于工程制造產業，然而因其在掃描過程中必須接觸物體，待測物有遭到探針破壞損毀之可能，因此不適用于高價值對象如古文物、遺跡等的重建作業。此外，相較于其他方法接觸式掃描需要較長的時間，現今最快的座標測量機每秒能完成數百次測量，而光學技術如激光掃描儀運作頻率則高達每秒一萬至五百萬次。

 03 三維掃描儀的行業應用

- 航空航天

 通過三維激光掃描儀可以快速完成飛機外形結構研究。通過高精度掃描獲取完整準確的外形數據，經過處理直接生成三維模型，也可以精確獲取曲面、特征，用于飛機等復雜形狀和結構的研究。

 也可以對預裝配部件進行掃錨，可實現計算機中的虛擬裝配，進行裝配部件的尺寸調整及驗證。通過對裝配前的基礎進行掃描，可基于真實三維空間進行虛擬搭接設計，保證設計質量，縮短工期，降低成本。

 汽車制造

 近幾年，隨著掃描行業的興起，汽車零部件相關的沖壓件和沖壓模具行業的傳統接觸式測量方法漸漸被非接觸式的掃描測量所取代。相對于傳統接觸式測量，光學掃描具有強大的數據采集能力，尤其是沖壓件以及沖壓模具復雜外形的測量。把光學數字化不但提高了產品的質量，更大大的縮短了產品研發周期，實現了質的飛躍。

- 文物 存檔 修復 虛擬博物館

 通過三維激光掃描技術可對文物完整性進行分析。

- 零部件檢測

 通過三維激光掃描技術可對零部件完整性進行分析。

- 加工制造

 在制造行業，使用3D激光掃描可以得到工件的三維形狀，精確度極高。

通過三維掃描儀的基礎掃描，可以搜集機構或作業現場的完整三維信息，這些重要的基礎信息，為改建、設計、檢測提供真實、高精度的數據源。在軟件中將設計模型與三維場景進行結合，以對設計進行虛擬校驗、干涉檢查，避免返工，提高效率，縮短工期，并節約成本。

大空間掃描檢測技術在建筑工程、能源礦產、橋梁隧道、數字工廠、文物考古、航空船舶等領域已經有廣泛的應用。
